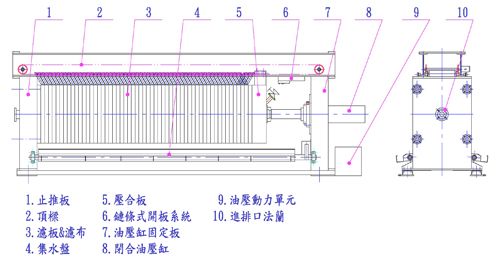

懸掛式壓濾污泥脫水機之結構本體由固定端,油壓缸端,移動端及懸樑等所組成。懸樑由兩支工字形鋼樑組成,內設濾板鎖住鉤,移動鉤,及鏈條式移動元件組成之濾板自動移動裝置,濾板上端以移動架與鏈條式移動元件連接,懸垂安裝於懸樑下。
濾板為凹槽式設計,使相鄰接的濾板形成濾室。注入濾室內的污泥,其液體被污泥注入泵浦的壓力擠壓,而滲透過濾布經由濾板之排水孔濾除,固體則被保留在濾室的濾布之間形成污泥餅。
懸掛式濾板移動系統壓濾機,較之側樑式濾板移動系統壓濾機,維修費低,操作安全,而且提供操作員較大的操作維修自由空間,直接在壓濾機濾板上更換濾布,不需裝設吊車;側樑式壓濾機需裝設吊車供吊出濾板更換濾布,換好濾布後,再將濾板吊回壓濾機,耗費時間,且不方便。
板組合與油壓缸端之間,裝設一移動端,懸垂安裝於懸樑下;移動端與嵌裝於油壓缸端中的油壓缸連接,由油壓缸端外的電動油壓式濾板壓合及鬆開設備驅動,向固定端壓合濾板組合,使脫水機之濾板組合在脫水及擠壓過程中,保持整組脫水機在過濾之壓力下使濾板緊密壓合成為一體,準備注入污泥開始脫水;移動端向油壓缸端移動鬆開濾板組合,準備排卸污泥餅,濾板自動移動裝置啟動,順序移動濾板開始排泥。
濾布包覆安裝於濾板上。
濾板為凹槽式設計,使相鄰接的濾板形成濾室。注入濾室內的污泥,其液體被污泥注入泵浦的壓力擠壓,而滲透過濾布經由濾板之排水孔濾除,固體則被保留在濾室的濾布之間形成污泥餅。
懸掛式濾板移動系統壓濾機,較之側樑式濾板移動系統壓濾機,維修費低,操作安全,而且提供操作員較大的操作維修自由空間,直接在壓濾機濾板上更換濾布,不需裝設吊車;側樑式壓濾機需裝設吊車供吊出濾板更換濾布,換好濾布後,再將濾板吊回壓濾機,耗費時間,且不方便。
懸掛式壓濾機上可選擇裝置濾布自動清洗設備;壓濾機可選擇裝設滴漏承板收集濾板之滴漏及濾布清洗時之清洗污水;脫水機之操作面可選擇裝設安全光幕或緊急停機拉索開關,以確保操作員在脫水機操作過程中絕對的安全;當安全光幕檢測有任何不當之物體或人員在操作過程中介入,遮斷光幕,則立動觸發緊急停機系統,自動停機,以維護安全。壓濾式脫水機系統設備乃經由程式邏輯控制器,在整體安全的概念下,全自動的連續操作運。
懸掛式壓濾機上可選擇裝置濾布自動清洗設備;壓濾機可選擇裝設滴漏承板收集濾板之滴漏及濾布清洗時之清洗污水。壓濾式脫水機系統設備乃經由程式邏輯控制器,在整體安全的概念下,全自動的連續操作運轉。
 NOTE:
(1)如有未經通知而改變壓濾規格與外型時，敬請見諒。
(2)特殊規格接受訂製。
(1).廢水處理、化學工業、食品工業、油脂工業、印刷電路板及資訊電器工業廢水、鋼鐵酸洗處理廢液、自來水廠沈澱污泥..等需作過濾、水洗、固液分離處理等之理想處理設備。
(2).各式工業污泥及營建施工法均適用。
(3).套裝式組台，機動性強，可隨時移動。
(4).無須添加任何藥劑，操作成本低。
(5).油壓動作，自動開模，確實方便。
(6).配合輸送機落料，安全乾淨。
(7).無須特別水源清洗濾布，水可反覆循環使用。
|
